一、產品名稱: 冷壓無醛防火板生產線成套設備

本設備為信陽市申禾裝備制造有限公司自主研制的國內套冷壓工藝生產冷壓無醛防火板的生產線成套設備。本成套設備以各種農業秸稈及林業廢棄物等為主要原料，用信陽市申禾裝備制造有限公司自主研制的專用膠黏劑，經常溫冷壓工藝制成不同規格的冷壓無醛防火板。

根據產能，本成套設備主要有年產1萬m3、2萬m3、3萬m3、5萬m3等不同產能的規格。同時，可根據客戶與市場需求，提供高、中、低密度的冷壓無醛防火板生產線和墻體板、防火門芯板等成套裝備。本設備所生產的冷壓無醛防火板產品是一種集環保、阻燃、防水于一體的高性能產品，同時生產過程中實現了高效、節能、綠色無污染，不產生 “三廢”。

產業政策上，本項目屬于國家大力鼓勵扶持的秸稈綜合利用、林業固廢資源回收利用、節能減排、支農惠農、循環經濟等領域方向。也將為本項目的推廣與快速發展注入無窮活力。

冷壓無醛防火板工業化、產業化發展對于我國固廢綜合利用、節能減排、消防安全以及人類的環保健康事業都有十分重要的現實意義。

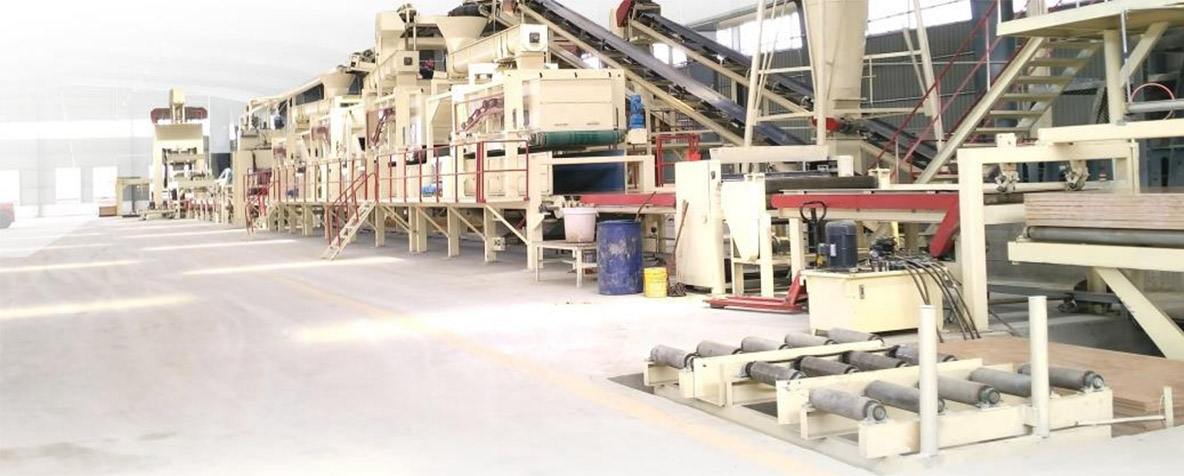

▲冷壓無醛防火板生產線成套設備整裝圖

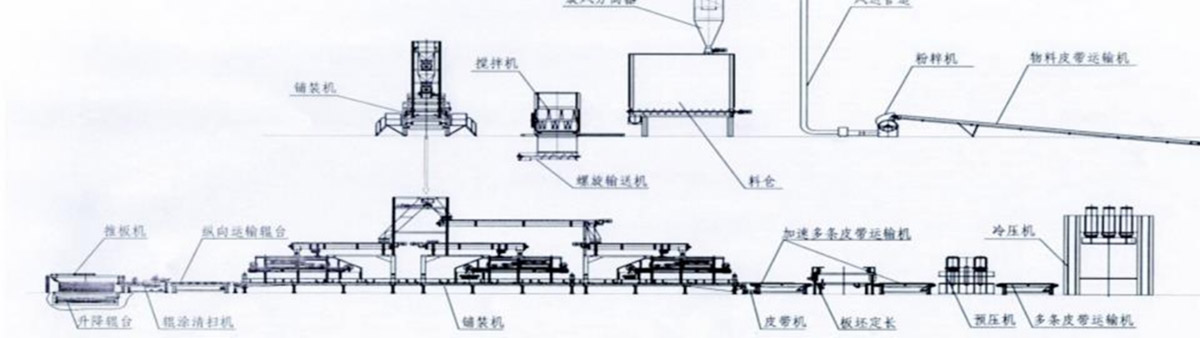

（二）冷壓無醛防火板生產工藝和設備配置

（三）、主要設備規格型號：

▲冷壓無醛防火板植纖攪拌機 型號: BS11-5-Ⅲ

專利號:ZL.2013 204066369.3

針對冷壓無醛防火板生產工藝的要求，國內首創分段式攪拌法，采用了單軸和雙軸兩種攪拌形式，在攪拌過程中漿葉將物料沿軸向、徑向循環翻攪，使物料迅速混合均勻。激烈的攪拌運動縮短了一次混合的時間，更快速、更高效，即使物料有比重、粒徑的差異，在交錯布置的攪拌葉片快速劇烈的翻騰拋灑下，也能達到很好的混合效果。

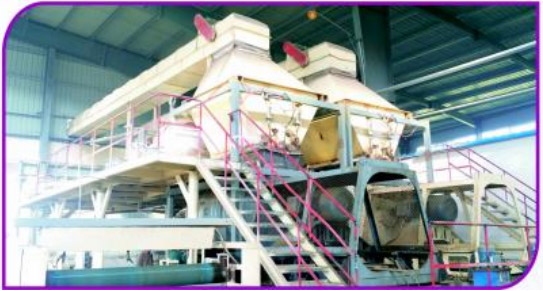

▲冷壓無醛防火板鋪裝機  型號: BP4314-Ⅲ

攪拌好的表層物料和芯層物料通過皮帶機送至鋪裝機，經分料器將兩種物料通過擺運下料器分別送至各自的計量箱，計量皮帶運輸機進行計量、均料，然后均勻一致的兩種物料分別進入3個鋪裝頭(表層料2個，芯層料1個)，通過鋪裝頭的兩種物料在鋪裝機的鋪裝皮帶上進行鋪料，最終在大皮帶上鋪成上下面為細料、中間為粗料的連續坯料。該鋪裝機具有鋪裝速度快、均勻等特點。

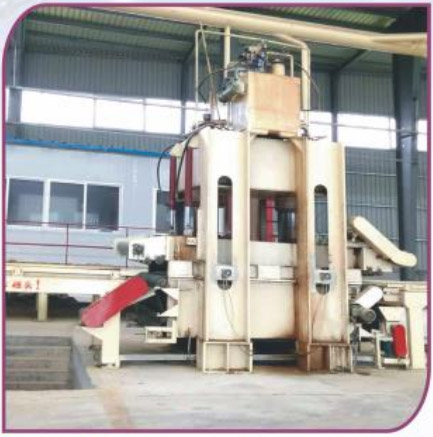

▲冷壓無醛防火板預壓機  型號: BY81-500-Ⅲ

預壓機設備特點:該預壓機是將鋪裝好的板坯經預壓機前方緩存皮帶運輸機送至預壓機工作臺寬皮帶輸送機，經寬皮帶輸送機把帶有坯料的墊板送進預壓機的工作臺面上，液壓缸啟動下壓到位后保壓2-3秒鐘，上模板快速退回，然后寬皮帶輸送機再次工作，把墊板送出預壓機至后方皮帶運輸機上，完成一個工作循環。

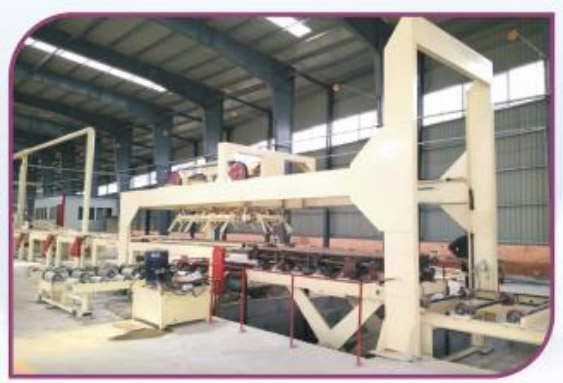

▲冷壓無醛防火板堆垛機  型號: BDD1148-Ⅲ

堆垛機設備特點:經預壓后帶有墊板的板坯進入工作臺面，堆垛機卡爪下行托住墊板底面，上行后沿導軌移動至液壓升降平臺上方，按照生產工藝要求將板坯堆放為30至60層，至此一個工作循環完成，該過程完全采用PLC自動化控制。

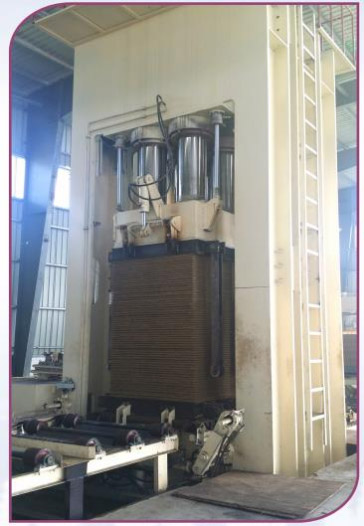

▲冷壓無醛防火板鎖模壓機  型號: BY90-2400-Ⅲ

專利號:ZL.2013 20406690.1

鎖模壓機設備特點:國內首創的冷壓成形技術，自主研發新型植纖板鎖模模板技術將堆放在鋼制模板上的一定層數的板坯經重型運輸輥臺送入冷壓機工作臺，浮輥下降至冷壓機工作臺面之下，此時鋼制模板底面完全放置在冷壓機工作臺面上，冷壓機上滑塊按照生產所需的板材密度參數下壓，到位后保壓并鎖模，鎖模完成后退回上滑塊，然后浮輥上升，把完成鎖模的模板和板坯送出冷壓機，至此冷壓機完成一個工作循環。

(四)、冷壓無醛防火板生產線成套設備特性

1、常溫冷壓成型生產工藝

本成套設備采用常溫冷壓成型生產工藝，在常溫下完成產品黏合成型。冷壓生產工藝解決了傳統熱壓生產工藝復雜、投資大、能耗大，有排放二次污染等問題，實現了真正高效、節能、綠色無污染的工業生產。

2、布膠均勻

本成套設備布膠均勻、出料方便。布膠是決定產品質量的關鍵，本公司設備具有良好的質量控制水平。

3、智能化集成控制

本成套設備采用西門子PLC控制單元控制、液晶顯示屏中控臺操控、全線控制系統閉環控制，數據自動存儲、在線參數即屏顯示，微電腦全自動控制整條生產線。

4、適用范圍廣

本成套設備適用范圍更廣，適用常見的農業物秸稈及林業廢棄物等，更好地彌補了傳統的設備對原材料選擇比較單一，用同一種工藝或同一種設備很難對不同的原料進行加工的缺陷。
